概述

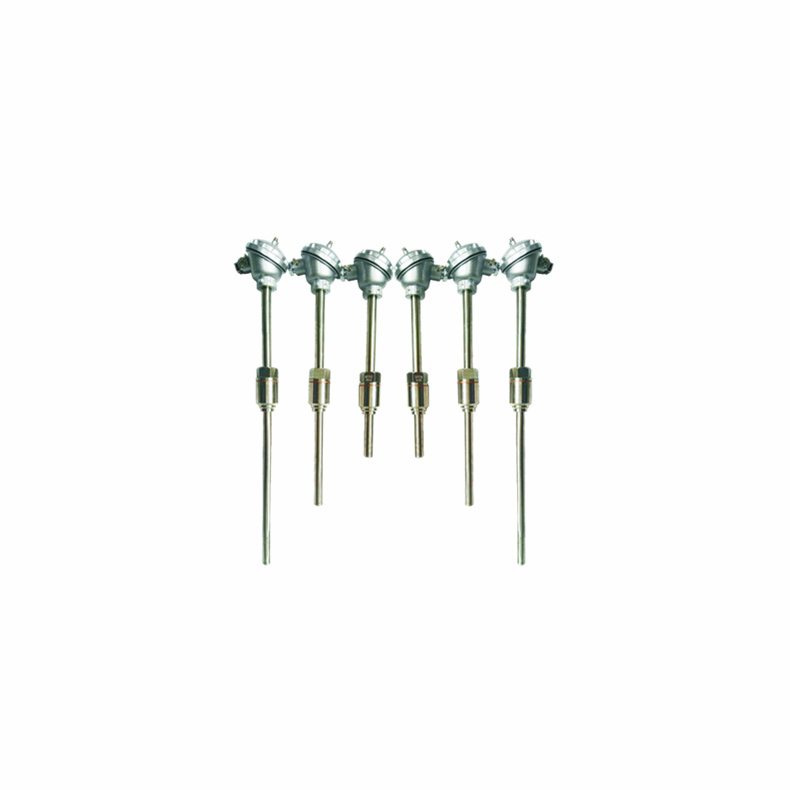

裝配式工業熱電偶是早成熟應用于工業過程測量溫度的傳 感器,結構相對簡單，制造容易，應用范圍廣泛。其分度表及允 差適用于可拆卸的工業熱電偶，通常與顯示儀表、記錄儀表或計 算機等配套使用。可以直接測量各種工業生產過程中的溫度。

性能特點

裝配式工業熱電偶/熱電阻使用廣泛、測溫范圍寬、準確度 高、機械強度高、使用壽命長，廣泛應用于工業生產的各行各 業，具有以下特點：
(1)結構簡單、制造容易，直徑主要有Φ12、Φ16、Φ20、 Φ22、Φ25等規格。
(2)適宜定制生產、成本低。
(3)機械強度高、安裝使用方便。
(4 )熱響應時間較鎧裝結構慢。

主要技術指標

(1 )測溫范圍及允差
熱電偶/熱電阻的允差又稱測溫，是指熱電偶瀚電阻的熱電特性與其標準分度表的 符合程度。允差標準只與分度號有關，與結構形式無關。熱電偶允差分為Ⅰ Ⅱ Ⅲ級，熱 電阻允差分為A、B級,表中給出的兩種計算方法，取計算結果較大的一種作為允差值。

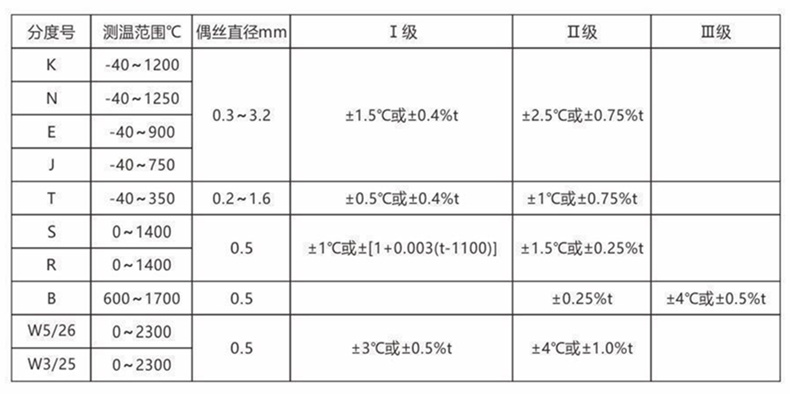

熱電偶允差表：

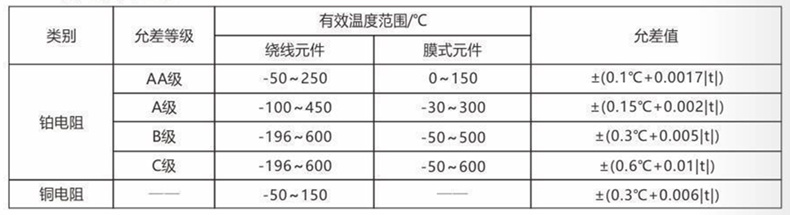

熱電阻允差表:

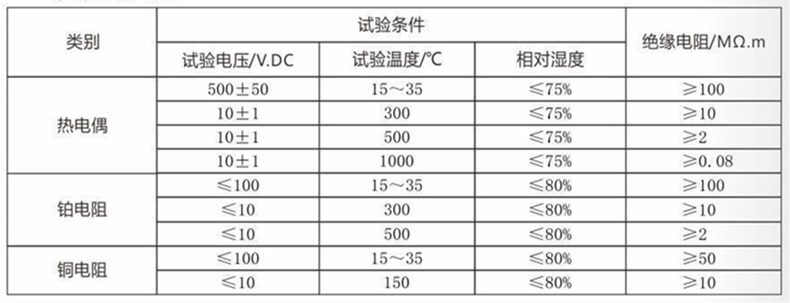

絕緣電阻

熱響應時間（τ ）
當溫度出現階躍變化時，熱電偶的輸岀變化至相當于該階躍變化的某個規定百分?jǐn)?shù)所需的時間，通 常以τ表示，如τ0.632 , τ0.5等。熱響應時間的快慢主要取決于傳感器的結構與測量條件，差別很大。對 于氣體介質，尤其是靜止氣體，至少應保持30min以上才能達到平衡。對于液體介質，快也要在 5min以上。表中給岀裝配式工業K型熱電偶的熱響應時間（τ0.632 ）.

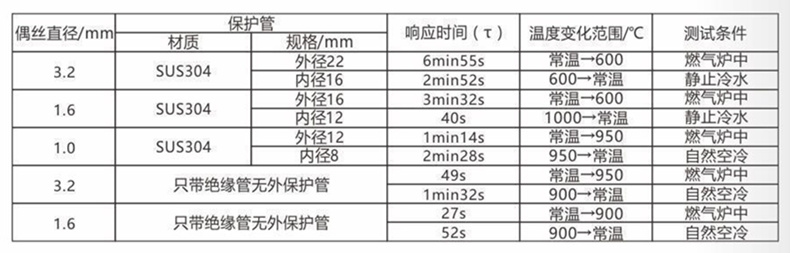

裝配式熱電偶（K型）響應時間：

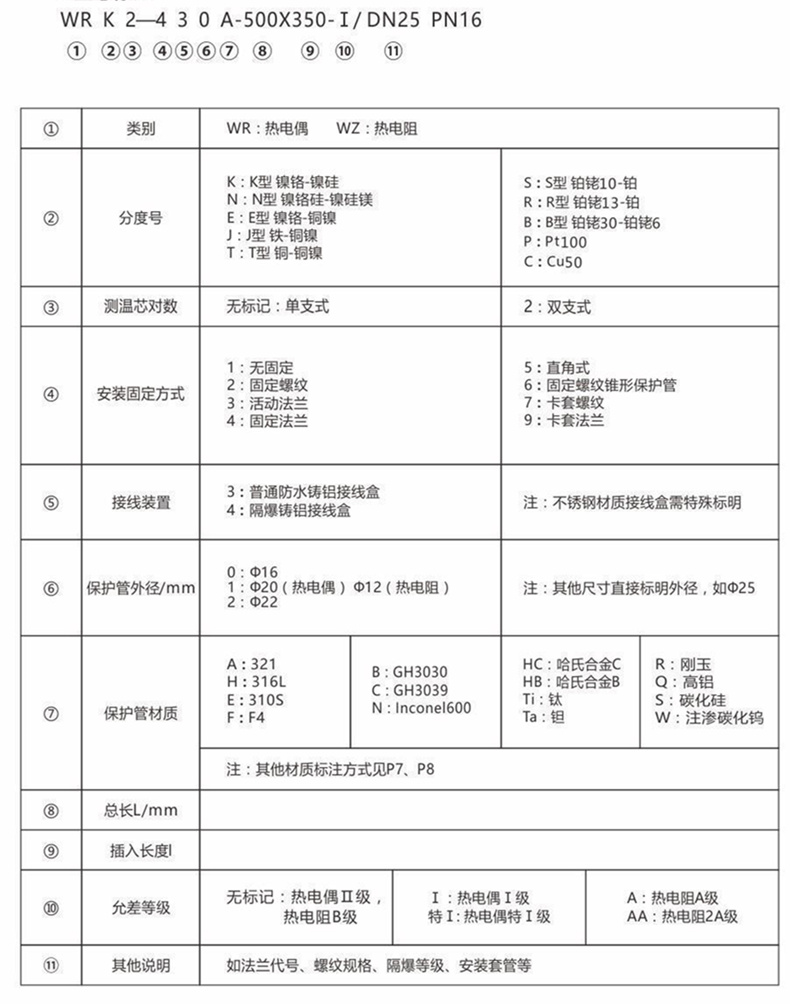

型號標記

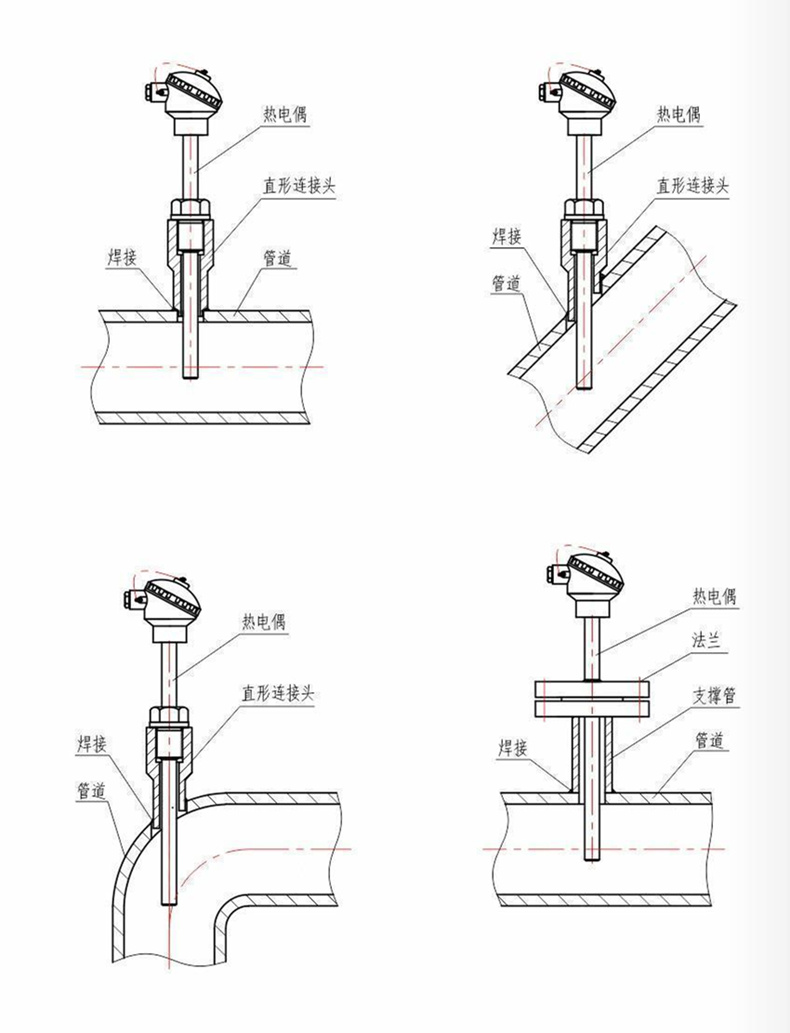

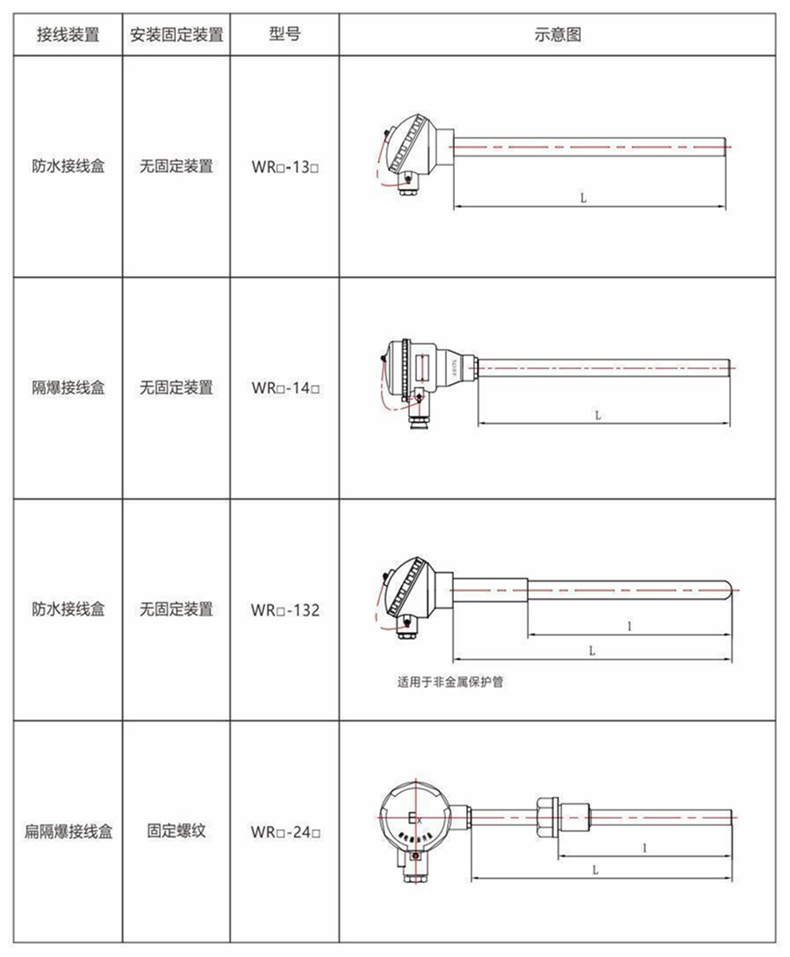

安裝形式

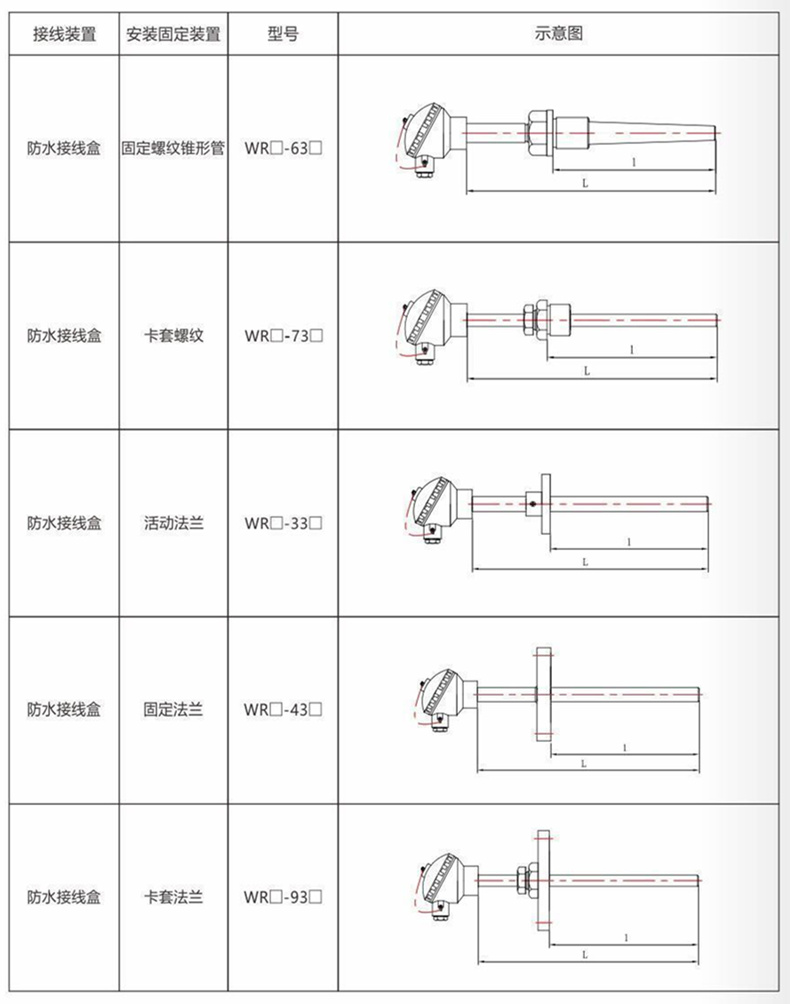

結構示意圖
